Ako zvoliť rúrkový kĺb s rukávom medenej karty

1. Termínový potrubný kĺbový kĺbový nádob
Funkcia typu meďnatého ferulu cez koncový kĺb sa používa hlavne na spojenie prístrojového zariadenia a meranie potrubia. Existuje veľa typov priamych koncových spojov typu medených ferulov. Vonkajší priemer d0 potrubia je: φ6 mm, φ8 mm, φ10 mm, φ12 mm atď. Špecifikácie závitu sú: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, atď.

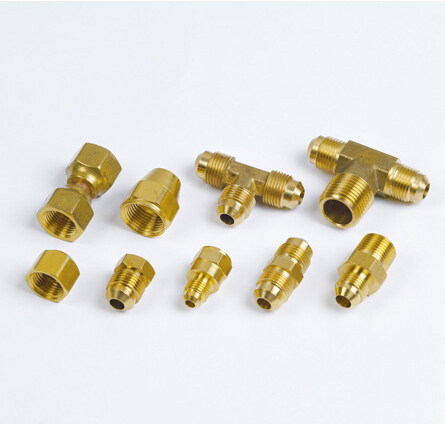

Vzhľadová štruktúra typu rukávu medenej karty cez koncový spoj je znázornená na obrázku 1. Spracovačný materiál je H62 (chrómovaný povrch). Nominálny tlak je 1,0 mPa a prevádzková teplota nie je vyššia ako 150 ° C (prevádzková teplota nylonovej trubice je normálna teplota).

Rozsah aplikácie: medené potrubie, plastové potrubie, nylonové potrubie.

Mala by sa venovať osobitná pozornosť: spojenie medzi zdrojovým ventilom a zariadením a potrubím by nemalo prijať kompresné vybavenie. Je to preto, že spojenie medzi zdrojovým ventilom, zariadením a potrubím je kritickou súčasťou a absencia spoja typu typu tu pomáha zabezpečiť kvalitu pripojenia a uľahčovať údržbu a opravu. Podľa skúseností sa pri skutočnom používaní vyžaduje, aby bola kvalita spracovania tohto kĺbu a veľkosť potrubia veľmi prísna, inak bude kĺb uniknutý v dôsledku nedostatočného tesnenia.

2. Typ meďnatého typu priamy stredný kĺb

Priamy medziprodukt meďnatého typu Ferrule sa používa na spojenie zdroja vzduchu, signálneho potrubia a zdroja vzduchu a signálneho potrubia. Existuje mnoho typov priamych stredných spojov typu medených ferulov a vonkajší priemer d0 potrubia je: φ6 mm, φ8 mm, φ10 mm, φ12 mm atď. Obrázok 2 zobrazuje štruktúru vzhľadu typu medenej karty cez stredný kĺb. Spracovateľský materiál je H62 (povrch s chrómom). Nominálny tlak je 1,0 mPa a prevádzková teplota nie je vyššia ako 150 ℃ (prevádzková teplota nylonovej trubice je normálna teplota). Rozsah aplikácie: medené potrubie, plastové potrubie, nylonové potrubie.

Mala by sa venovať osobitná pozornosť: spojenie medzi zdrojovým ventilom a zariadením a potrubím by nemalo prijať kompresné vybavenie. Dôvodom je, že spojenie medzi zdrojovým ventilom, zariadením a potrubím je kľúčovou súčasťou a neprítomnosť potrubného kĺbu typu ferrule je prospešná na zabezpečenie kvality pripojenia a uľahčovanie údržby a opravy. Podľa skúseností sa pri skutočnom používaní vyžaduje, aby bola kvalita spracovania tohto kĺbu a veľkosť potrubia veľmi prísna, inak bude kĺb pevne zapečatený a únikom.
