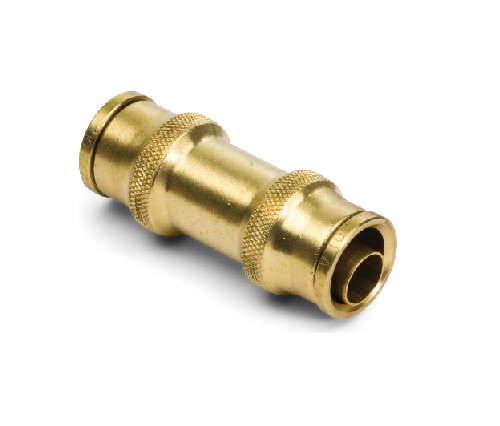

Analýza spoľahlivosti tesnenia potrubia tlakového typu ferrule

Príčina úniku
1. Oceľové potrubie nie je na konci vložené
2. Nut nie je utiahnutý
3. Vonkajší povrch oceľového potrubia je poškriabaný alebo oceľové potrubie nie je okrúhle.
4. Oceľové potrubie je príliš ťažké

Analýza spoľahlivosti tesnenia kĺbu potrubia typu rukávu

Únik potrubných spojov v hydraulickom systéme nemožno ignorovať. Únik môže spôsobiť zníženú účinnosť, zvýšenú teplotu oleja, nestabilné ovládače a znečistenie životného prostredia. Priame ovplyvňujúce normálne používanie hydraulických zariadení, ako zlepšiť spoľahlivosť tesnenia spoločného tela, je presne predmetom, ktorému čelia podniky a používatelia navrhovania a výroby.

Kĺb rukávu karty má jednoduchú štruktúru, ľahkú hmotnosť, malú veľkosť, ľahko použiteľnú, bez zvárania a má dobrý tlakový odpor, odpor vibrácií, tepelný odpor a spoľahlivé tesnenie. Preto sa môže použiť vo vysokoteplotných, vysokotlakových a vibračných potrubiach a je ideálnym konektorom v hydraulických systémoch.

Národný štandard pre jednorazové freruly, Výrobná presnosť podľa GB3764-83, povrchová tvrdosť 550 ~ 800HV, jadro 220 ~ 300HV, kalená hĺbka vrstvy 0,03 ~ 0,05 mm. Po rokoch porovnávacích testov a prieskumu trhu sa zistilo, že jednostranné feruly navrhnuté a vyrábané podľa vnútroštátneho štandardu majú tieto problémy: 1. Spoľahlivosť ferulov s veľkým priemerom je zlá, najmä pre vysokotlakové potrubia s priemerom viac ako 28 mm. 2. Okraj ferrule sa ľahko zahryzne stena trubice. 3. Počas procesu montáže je ľahké poskytnúť klenutá časť, ktorá je zlá v tepelnom odporu a absorpcii vibrácií. 4. Opakovaný výkon montáže je zlý.

Prostredníctvom analýzy ferrule s dvojitým hranom sa nachádza komplexná kontrola a test nemeckého dojatého hranolu, bez ohľadu na veľký a malý priemer, spoľahlivosť vysokej a stredného tlaku je vyššia ako domáca jednostranná ferule. Porovnanie vnútornej kvality domácich jednostranných ferulov a ferulov s dvojitým hranom: tvrdenú vrstvu domácich jednorazových ferulov je hlboká 25 ~ 30Um a tvrdosť kalenej vrstvy je 700 HV, ktorá je relatívne krehká. Hlavná tvrdosť je 170HV a elastický limit je nízky.

Tvrdená vrstva ferrule s dvojitým hranom je hlboká, tvrdosť kalenej vrstvy je 750HV a jadro je 220HV.

Progresívna ferula s dvojitým okrajom, hĺbka kalenej vrstvy sa mení s priemerom a tvrdosť sa mení aj s priemerom, hlavná tvrdosť je 250 ~ 260HV.

Taiwanská oceľová jednostranná ferula, kalená vrstva 35 ~ 45um, tvrdosť 700HV, dobrá húževnatosť, tvrdosť jadra 180HV.

Dvojnásobné progresívne feruly, dodatočná prefabrikovaná deformačná drážka, spôsobuje, že dvojitý okraj rezania a viac šetrenia práce, a keď sa dvojnásobné rezanie do určitej hĺbky, obmedzuje strih otvor sa líši od časti jednej hrany. Princíp tesnenia potrubného kĺbu typu Ferrule: pravý koniec ferule je pritlačený na maticu a ľavý koniec sa stlačí do medzery medzi zúženým otvorom a potrubím v kĺbovom tele, takže povrch vonkajšej kužeľovej plochy guľôčkovej farby tvorí kužeľový kontaktný tesniaci tesnenie. Z vonkajšej steny oceľovej potrubia sa vytlačí uzavretá drážka krúžku a nakrája sa do tesnenia. Trecia sila zabraňuje uvoľneniu matice. Elasticky deformovaná časť môže absorbovať vibrácie v hydraulickom potrubí. Okrem toho chvost ferule tiež pevne zahŕňa oceľové potrubie, aby sa vytvorilo zrážkové tesnenie.
