Abstract: Utesnenie medzery je jednoduchá a široko po...
Utesnenie medzery je jednoduchá a široko používaná metóda tesnenia. Zabraňuje úniku na základe malej medzery medzi párenkami relatívnych pohyblivých častí. Tlakový olej sa naplní do medzery, spolieha sa na adhéziu medzi kovom a olejom a viskozitu oleja, aby sa vytvoril škrtiaci odporový účinok, aby sa zabránilo úniku. Určité množstvo malých medzery môže tvoriť stav tekutého trenia medzi tŕňom a pevným obalom, čo výrazne znižuje koeficient trenia a spotrebu energie. Rotačné kĺby umožňujú určité množstvo úniku a určité množstvo straty tlaku v praktických aplikáciách.
Určité množstvo úniku odvádza teplo generované vretienkami na oboch koncoch rotačného kĺbu počas rotácie cez otvor oleja z úniku, ktorý môže zabrániť rotačnému kĺbu v prietoku oleja medzi otvormi A a B počas práce. Pretože na obidvoch koncoch kruhovej medzery E je tlakový rozdiel P-P0, blokovaný prietok oleja tečie zo strany vysokotlakovej komory P na stranu nízkotlakovej komory, čím tvorí únik Q0.
Ak je medzera príliš veľká, únik sa zvýši a strata tlaku bude veľká, takže skutočný pracovný tlak nemôže uspokojiť pracovné potreby; Spárovanie sa zahrieva v dôsledku zahrievania. Tesnenie medzery využíva prstencovú hladkú medzeru s konštantnou hodnotou medzery E a prietok oleja je symetrický do stredu medzery.

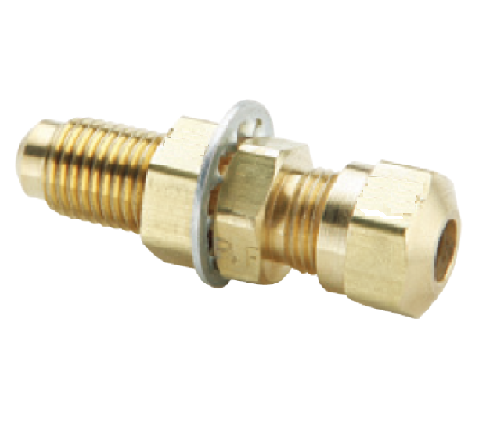

Hlavné položky inštalácie hydraulického kĺbu
(1) Keď sa hadica pohybuje alebo stacionárne, nemala by byť príliš ohnutá, ani sa nemôže ohnúť pri koreni, aspoň by sa mala začať ohýbať pri 1,5 -násobku jej priemeru;
(2) Keď sa gumová hadica presunie do zodpovedajúcej polohy, nemala by byť ťahaná príliš pevne, ale mala by byť relatívne voľná;
(3) čo najviac zabrániť torznej deformácii hadice;
(4) Gumová hadica by sa mala udržiavať ďalej od komponentov tepelného žiarenia, pokiaľ je to možné, av prípade potreby by sa mal nainštalovať tepelný štít;
(5) Malo by sa vyhnúť vonkajšiemu poškodeniu hadice, napríklad dlhodobého trenia s povrchom komponentu počas používania;
(6) Ak je gumová hadica vážne zdeformovaná z dôvodu svojej vlastnej hmotnosti, mali by existovať podporné časti.
Ak je axiálna dĺžka prstencovej medzery hydraulického kĺbu L, ak sa nezohľadňuje ohýbanie medzery, prietok cez medzeru, to znamená, množstvo úniku, sa dá získať z Hagen-Poseyier Formula:
Kinematická viskozita kvapaliny viac súvisí s teplotou a menšom tlaku. Čím vyššia je teplota, tým nižšia je viskozita. Ako je uvedené vyššie, veľkosť utesňovacej medzery môže priamo ovplyvniť pracovný tlak a relatívnu rýchlosť rotačného kĺbu, takže výber medzery tesnenia je veľmi kritický. Ideálne tesnenie medzery sa dosahuje prostredníctvom vzorca
(4) Výpočet a prax je potrebné navzájom kombinovať. Vypočítame tesniaca vôľa navrhnutého rotačného kĺbu nasledovne, známe podmienky: Používajte č. 46 Hydraulický olej proti noseniu, tlak na prívod oleja P = 14 MPA; Tlak netesného olejového portu je zvyčajne P0 = 0,5 MPa; Prípustný únik q = 80 ～ 200 ml/min; hustota č. 46 hydraulický olej ρ = 0,89 kg/cm3; dĺžka úniku L = 50 mm. Za normálnych okolností sa prevádzková teplota oleja vyberie v dvoch bodoch 40 ° C a 80 ° C a zodpovedajúce kinematické viskozity ν sú 30 c. Nahradenie vyššie uvedených údajov do vzorca (4) je možné získať malú medzeru pri dvoch teplotách. Podľa výsledkov výpočtu a praktických skúseností sa môže výber hodnoty výšky počas návrhu primerane zväčšiť, aby sa zabezpečila vôľa vyžadovaná na rotáciu rotačného kĺbu.
