domov / produkt / SAE 45 ° FLARE / 42# SAE 45 ° Flare Flare Woman Connector Mosadzné erupcie

42# SAE 45 ° Flare Flare Woman Connector Mosadzné erupcie

Vlastnosti produktu:
■■ Všetka mosadzná konštrukcia
■■ Odoláva vibráciám s použitím dlhej matice
■■ Zoznam
■■ Funkčné požiadavky SAE J512 a J513

Trhy: Aplikácie:
■■ Chladenie ■■ Chladivo
■■ Ťažký nákladný automobil ■■ Propán
■■ Mobilný ■■ Palivo
■■ Priemyselný ■■ Adaptéra
■■ Ohrievanie ■■ Zemný plyn
■■ Klimatizácia

Referenčná časť č.:
46 -U3 -10227-10248

Kontaktujte nás

Špecifikácie

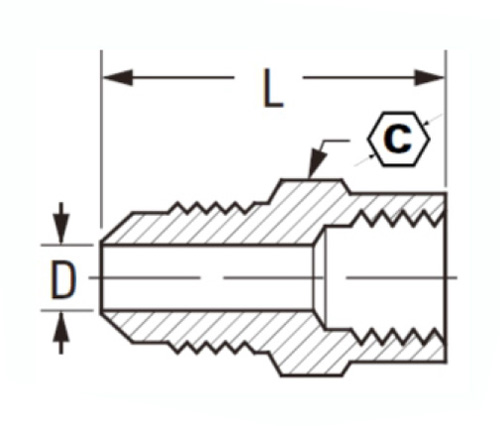

Časť#	Vlákno Flare O.D ×	C	D	L
46-3a	3/16 × 1/8	9/16	.126	.58
46-4a	1/4 × 1/8	9/16	.189	.69
46-4b	1/4 × 1/4	11/16	.189	.79
46L-4B	1/4 × 1/4	11/16	.189	.88
46-4C	1/4 × 3/8	13/16	.189	1.06
46-4d	1/4 × 1/2	15/16	.189	1.31
46-5A	5/16 × 1/8	5/8	.219	1.38
46-5b	5/16 × 1/4	11/16	.219	1.44
46-5C	5/16 × 3/8	13/16	.219	1.69
46-6a	3/8 × 1/8	5/8	.282	1.88
46-6b	3/8 × 1/4	11/16	.282	1.87
46L-6B	3/8 × 1/4	13/16	.282	1.31
46-6c	3/8 × 3/8	13/16	.282	1.44
46-6d	3/8 × 1/2	1 "	.282	1.69
46l-6d	3/8 × 1/2	15/16	.282	1.44
46-8b	1/2 × 1/4	3/4	.408	1.60
46-8c	1/2 × 3/8	13/16	.408	1.62
46L-8C	1/2 × 3/8	13/16	.408	1.46
46-8d	1/2 × 1/2	1 "	.408	1.73
46l-8d	1/2 × 1/2	7/8	.408	1.62
46-8e	1/2 × 3/4	1-3/16	.408	1.75
46-10c	5/8 × 3/8	7/8	.500	1.79
46-10D	5/8 × 1/2	1 "	.500	1.98
46-12d	3/4 × 1/2	1-3/16	.625	2.17
46-12e	3/4 × 3/4	1-3/16	.625	2.08

„L“ znamená svetlý vzor.

Tieto armatúry sú úplne zameniteľné s úplnými tvarovkami, ale boli upravené Inere Way.

Táto modifikácia je zvyčajne v dĺžke vlákien potrubia, ktorá sa používa v inštalatérskych a ľahkých priemyselných aplikáciách

*Dátové údaje sa môžu zmeniť bez predchádzajúceho upozornenia

*Ref.Sae č. 010103

SAE 45 ° Flarový konektor je navrhnutý pre aplikácie s ľahkým do stredného dnu, ktoré si vyžadujú vysokú spoľahlivosť. 46-U3 sa používa na maximálny tlak 10 000 psi pomocou hadice gumy nitrilu s neoprénovou vložkou. Tento konektor má ťažkú maticu, ktorá odoláva vibráciám a rozširuje životnosť produktu. SAE Male Flare Finting používa bajonetový zámok, ktorý nevyžaduje žiadne špeciálne nástroje, ktoré by nahradili montáž v prípade zlyhania alebo údržby.
