Štruktúra ihlového ventilu a kohúta a analýza výkonu

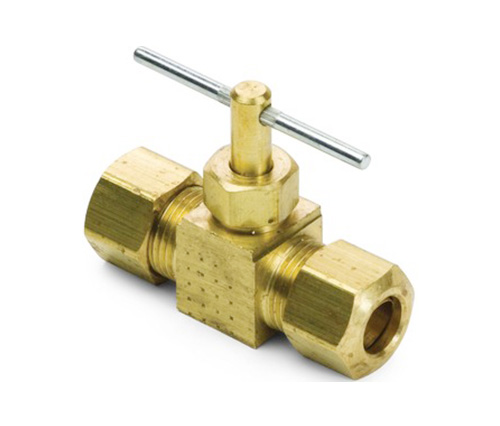

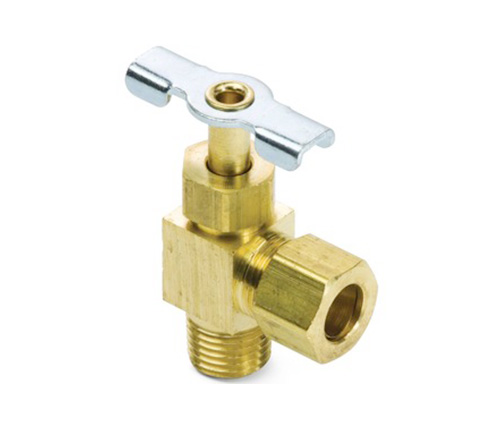

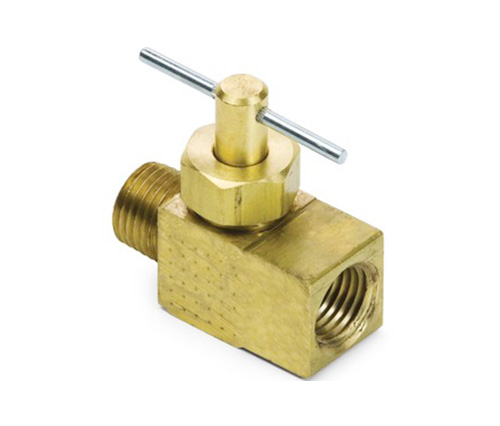

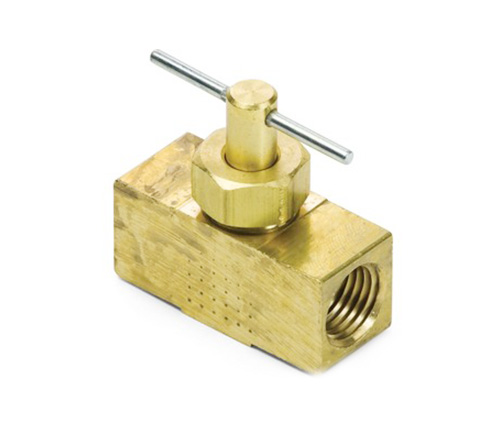

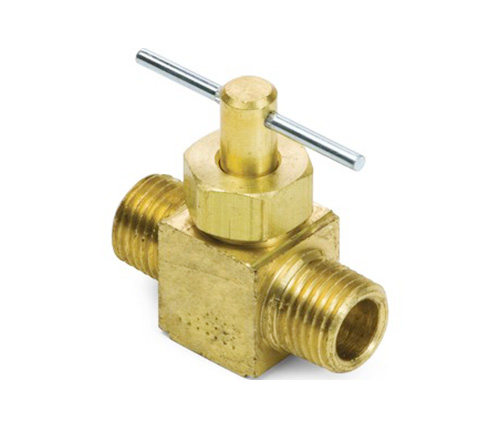

1. Ihlový ventil: Ideálny výber pre reguláciu toku s vysokou presnosťou
Ihlový ventil je presný regulačný ventil, ktorý sa používa na jemné nastavenie toku tekutiny. Aj keď je jej štruktúra kompaktná, má vysokú presnosť nastavenia a je obzvlášť vhodná pre príležitosti, ktoré si vyžadujú malú kontrolu prietoku, ako je testovanie tlakových prístrojov, meranie kvapalných kvapalných, plynovody a iné systémy.
Core Structure Chiness: Jadro ventilu je kužeľová štruktúra ihiel. Otáčaním ručného kolesa na pohon ventilového stonky nahor a nadol, medzera medzi špičkou ihly a sedadlom ventilu môže byť jemne ovládaná, aby sa dosiahlo mikro-nastavenie; Kľúčové materiály komponentov sú väčšinou vyrobené z vysokopevnostnej zliatiny medi, nehrdzavejúcej ocele alebo hliníkovej zliatiny, s vynikajúcou odolnosťou proti korózii a vysokou teplotou stability; Aby sa zabezpečila výkon tesnenia, jadro ventilu a sedadla ventilu sú presné uzemnenie a leštené, aby sa zabezpečilo, že kontaktný povrch je hladký a plochý; Tesniny sú väčšinou konštrukcia PTFE alebo kovového tvrdého tesnenia, ktoré môžu udržiavať stabilnú prevádzku za podmienok vysokého tlaku a vysokej teploty.

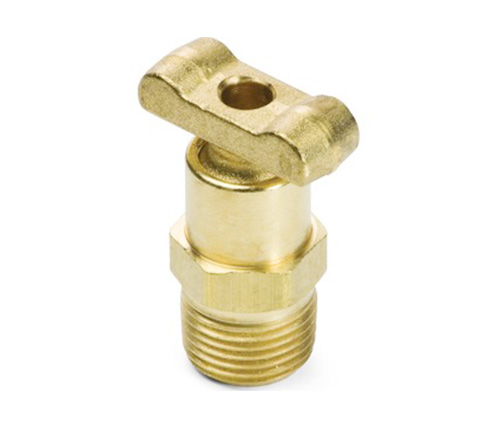

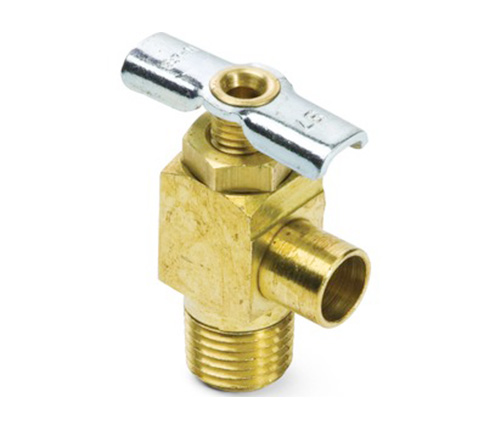

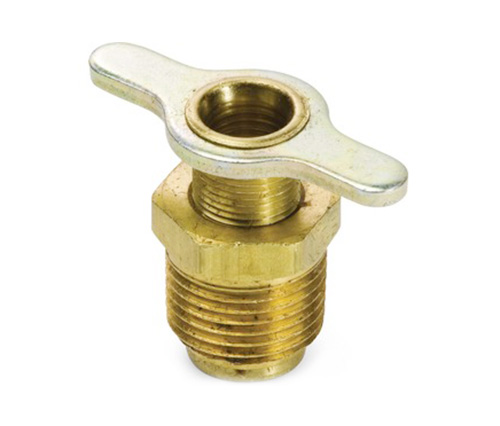

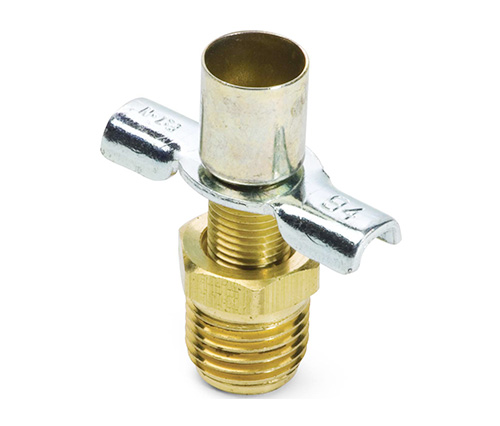

2. Ventil kohúta: efektívny nástroj na rýchle rezanie a otváranie a zatváranie
Ventil kohútika je ventil, ktorý používa rotujúcu guľu na dosiahnutie ovládacieho prvku otvárania a uzatvárania. Má relatívne jednoduchú štruktúru a používa sa hlavne na rýchle otváranie a zatváranie tekutín. Otočením lopty je otvor v nej zarovnaný alebo kolmá na potrubie, aby sa dosiahol otvorený alebo uzavretý stav.
Core štrukturálne vlastnosti: Vnútorná guľa je presne spracovaná a má vysokú tvrdosť. Zvyčajne sa vyrába z nehrdzavejúcej ocele alebo zliatiny hliníka, aby sa zabránilo opotrebeniu spôsobenému dlhodobým trením; Hlavné tesniace rozhranie medzi guľou a sedadlom ventilu vyžaduje blízky kontakt a hladké prispôsobenie, aby sa zabezpečilo účinok tesniaceho tesnenia nulového úniku; Otváracia a zatváracia operácia zvyčajne vyžaduje iba 90 ° rotáciu, ktorá výrazne zlepšuje rýchlosť riadiacej odozvy a je vhodná pre vysokofrekvenčné otvorenie a zatváranie príležitostí; Tesniace materiály sú väčšinou PTFE, POM a ďalšie polymérne materiály odolné voči chemickej korózii a vysokoteplotné polymérne materiály na predĺženie životnosti.
Výrobný proces spoločné a technické požiadavky
Aj keď ihlový ventil zdôrazňuje presnosť nastavenia a ventil kohútika zdôrazňuje otváraciu a zatváraciu rýchlosť, obidve majú vysoké požiadavky na presnosť a tesnenie kľúčových častí vo výrobe.
1. Spracovanie tela ventilu
Používajte vysoko presný proces zloženia mletia na mletie, aby sa zabezpečila rozmerová presnosť spojovacieho vlákna a tesniacej dutiny; Telesný materiál ventilu je väčšinou kovaný meď alebo z nehrdzavejúcej ocele, čo je presné opracované napätie upravené s tepelne, aby sa zabezpečila štrukturálna pevnosť a žiadna deformácia tesniaceho povrchu.
2. Návrh tesnenia konštrukcie
Presné brúsenie zaisťuje rušenie medzi jadrom/guľovým sedadlom ventilu a ventilom; tesniace krúžky sú väčšinou vyrobené z dovážaného PTFE, Viton a iných materiálov a kovové tesnenia alebo kompozitné tesnenia je možné vybrať podľa vlastností média.
3. Povrchové spracovanie
Časti medi sú niklové alebo chrómované, aby sa zabránilo korózii a zlepšili vzhľad; Časti z nehrdzavejúcej ocele sú leštené pasivované, aby sa zlepšil odolnosť proti korózii povrchu.
4. Kontrola hotových výrobkov
Každá šarža produktov prechádza viacerými procesmi, ako je test tesnosti vzduchu, test tlaku, otvorenie a tesnenie krútiaceho momentu; Legy produkujú ročne 2,5 milióna súborov ihlových ventilov, ventilov kohútov a súvisiacich spojov, so stabilnými dávkami procesu a malými dávkovými chybami, ktoré sú vhodné pre OEM, priemyselné podporné a vývozné trhy.
Spoločnosť Leages Industrial Machinery Inc.
1. Presné spracovanie na zabezpečenie výkonu tesnenia
Jadro ihlového ventilu leží v malej nastavovacej medzere medzi špičkou ihly a sedadlom ventilu, zatiaľ čo ventil kohútika sa spolieha na hladký povrch prilietania medzi guľou a ventilovým sedadlom, aby sa dokončil otvor a uzatváracie tesnenie. Legy využívajú úplný systém obrábania CNC na dosiahnutie presnosti obrábania mikrónov pre kľúčové komponenty, efektívne zlepšuje výkon tesnenia a otváranie a zatváranie citlivosti a zníženie rizika úniku spôsobeného chybami obrábania.
2. Vysoká konzistencia obrábania a stabilná kvalita dávkových výrobkov
Technológia CNC má vysokú opakovateľnosť a dávkovú konzistenciu a je obzvlášť vhodná pre výrobky, ako je napríklad ihlový ventil a kohútik, ktoré vyžadujú extrémne vysokú presnosť porovnávania a štrukturálnu symetriu. Legy využívajú naprogramovanú technológiu riadenia a automatickú kompenzáciu nástrojov na zabezpečenie toho, aby veľké množstvo výrobkov ventilu boli konzistentné a stabilné v kľúčových ukazovateľoch, ako je kontrola rozmerovej chyby, drsnosť povrchu a presnosť klírensu, čo účinne zaisťuje kvalitu výrobkov na úrovni vývozu.
3. Komplexné štruktúry sa tvoria naraz na zlepšenie účinnosti
Veľa Ihlový ventil a kohútik Zapojte viac procesov, ako je vnútorné poklepanie na vlákno, vŕtanie skosení, mletie guľôčok, otáčanie tesniacich komôr a ďalšie tradičné operácie, ktoré je ťažké dokončiť naraz. Zavedením kompozitného centra obrábania CNC môžu Leagy dokončiť viac kľúčových povrchových obrábaní pri jednom upínach: znížiť počet procesných konverzií a znížiť ľudské chyby; skrátiť cyklus spracovania a zlepšiť efektívnosť dodávky; Zaistite koordináciu viacerých komponentov, ako je telo ventilu a zostava jadra ventilu.
