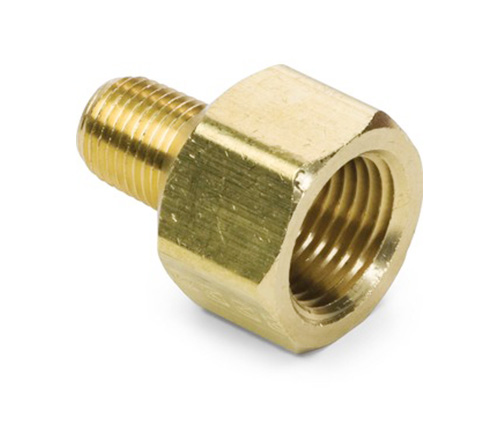

3200# Extender Adapter

Vlastnosti produktu: Trhy:
■■ Všetka mosadzná konštrukcia ■■ Priemyselný
■■ Spĺňa funkčné požiadavky ■■ Výstavba
SAE J530 a SAE J531 ■■ Ťažký nákladný automobil
■■ Vlákna vyrobené podľa drysálnych štandardov ■■ Mobilný
■■ K dispozícii sú výkyvy aj výpisy ■■ Továreň/automatizácia procesu

Aplikácie: kompatibilné hadičky:
■■ Vzduchové linky ■■ Meď
■■ Vodná linka ■■ Mosadz
■■ Chladiace čiar ■■ Železná potrubia

Špecifikácie:
Rozsah tlaku až do 1 000 psi
Teplotný rozsah -65 ° až 250 ° F

Typická aplikácia:
Mastnota, palivá, LP a zemný plyn, chladenie. Instrumentácia a hydraulické systémy

Zhodu:
Spĺňa špecifikácie a normy ASA, ASME a SAE.

Referenčná časť č.:
375 -222p -3200 -R1 -120AH -120B

Kontaktujte nás

Špecifikácie

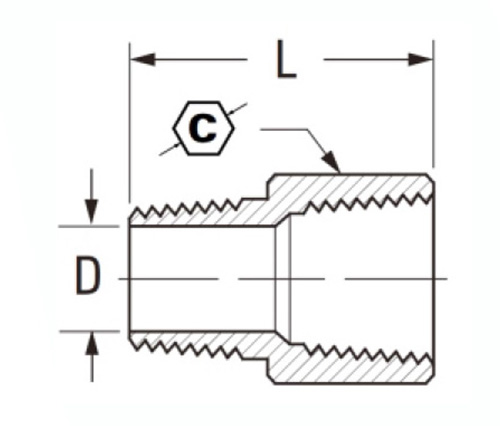

Časť#	Veľkosť vlákna	C	F	L
3200-AA	F1/8 × M1/8	1/2	.219	.88
3200L-AA	F1/8 × M1/8	9/16	.219	.83
3 200-ba	F1/4 × M1/8	3/4	.219	1.06
3 200 l-ba	F1/4 × M1/8	11/16	.219	.94
3 200l-ba	F1/4 × M1/8	5/8	.219	.94
3200-bb	F1/4 × M1/4	3/4	.312	1.25
3200L-bb	F1/4 × M1/4	11/16	.312	1.00
3200ll-bb	F1/4 × M1/4	5/8	.312	1.00
3200-CA	F3/8 × M1/8	7/8	.219	1.00
3200-cb	F3/8 × M1/4	7/8	.312	1.25
3200L-CB	F3/8 × M1/4	13/16	.312	1.12
3 200-cc	F3/8 × M3/8	7/8	.438	1.24
3200L-CC	F3/8 × M3/8	13/16	.438	1.12
3200-dB	F1/2 × M1/4	1-1/16	.312	1.46
3200-DC	F1/2 × M3/8	1-1/16	.438	1.47
3200L-DC	F1/2 × M3/8	15/16	.438	1.19
3200-DD	F1/2 × M1/2	1-1/16	.562	1.66
3200L-DD	F1/2 × M1/2	15/16	.562	1.31
3200-EC	F3/4 × M3/8	1-1/4	.438	1.59
3200-ed	F3/4 × M1/2	1-1/4	.563	1.69
3200-EE	F3/4 × M3/4	1-1/4	.750	1.69

*L: Svetlo

*Ref.Sae č. 1330139

Adaptérové armatúry sú vyrobené z výkovku a výtlačkov a kompatibilné so širokou škálou hadičiek vrátane vzduchových potrubí, vodných potrubí atď. SAE J530 a SAE J531 spĺňajú funkčné požiadavky na trhy s ťažkými nákladnými vozidlami. Tento produkt, ktorý je kompatibilný s hadičkou medi a mosadzou, zvládne tlakový rozsah až do 1 000 psi. Všetky armatúry sú vyrábané v USA. Vďaka odolnej a všetkej mosadznej konštrukcii sú tieto konektory ideálne pre priemyselné, nákladné a mobilné aplikácie. Tieto armatúry môžu spojiť ľubovoľnú veľkosť rúrky s dĺžkou 2 palce a mať tlakový rozsah medzi 500 -1 000 psi, s teplotami v rozmedzí od -65 ° do 250 ° Fahrenheit. K dispozícii aj vo veľkostiach od 1/8 ”do 6”. Prispôsobenie adaptéra 3200# je určené pre aplikácie s veľkosťou hadičiek od 1/2 „do 2“. Je vybavený ferrulovaným telom vyrobeným z bronzu, ktoré poskytuje ochranu proti korózii, takže montáž je možné použiť pri rôznych úrovniach tlaku vody. Ženský koniec je závit a má tri nastavené skrutky.
