3325# redukcie hexových bradaviek potrubia

Vlastnosti produktu: Trhy:
■■ Všetka mosadzná konštrukcia ■■ Priemyselný
■■ Spĺňa funkčné požiadavky ■■ Výstavba
SAE J530 a SAE J531 ■■ Ťažký nákladný automobil
■■ Vlákna vyrobené podľa drysálnych štandardov ■■ Mobilný
■■ K dispozícii sú výkyvy aj výpisy ■■ Továreň/automatizácia procesu

Aplikácie: kompatibilné hadičky:
■■ Vzduchové linky ■■ Meď
■■ Vodná linka ■■ Mosadz
■■ Chladiace čiar ■■ Železná potrubia

Špecifikácie:
Rozsah tlaku až do 1 000 psi
Teplotný rozsah -65 ° až 250 ° F

Typická aplikácia:
Mastnota, palivá, LP a zemný plyn, chladenie. Instrumentácia a hydraulické systémy

Zhodu:
Spĺňa špecifikácie a normy ASA, ASME a SAE.

Referenčná časť č.:
216p -3325 -379 -122AH -122B

Kontaktujte nás

Špecifikácie

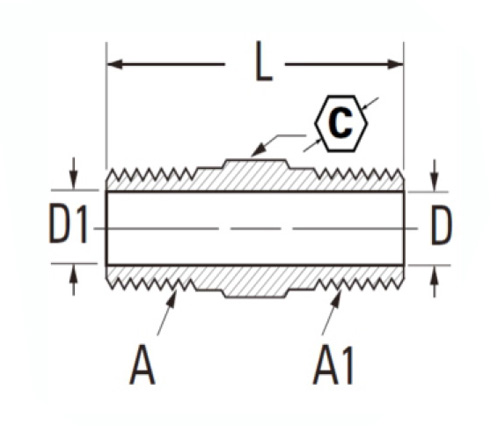

Časť#	Veľkosť vlákna	C	D	D1	L
3325L-AA	1/8 × 1/8	7/16	.219	.219	.91
3325-AA	1/8 × 1/8	7/16	.219	.219	.97
3325L-BA	1/4 × 1/8	9/16	.219	.219	1.00
3325-BA	1/4 × 1/8	91/6	.312	.219	1.19
3325l-bb	1/4 × 1/4	9/16	.312	.312	1.12
3325-bb	1/4 × 1/4	9/16	.312	.312	1.38
3325L-CA	3/8 × 1/8	11/16	.438	.219	1.11
3325-CA	3/8 × 1/8	11/16	.438	.219	1.22
3325L-CB	3/8 × 1/4	11/16	.438	.312	1.19
3325-cb	3/8 × 1/4	11/16	.438	.312	1.41
3325L-CC	3/8 × 3/8	11/16	.438	.438	1.25
3325-CC	3/8 × 3/8	11/16	.438	.438	1.41
3325L-DB	1/2 × 1/4	7/8	.562	.319	1.34
3325-dB	1/2 × 1/4	7/8	.562	.319	1.62
3325L-DC	1/2 × 3/8	7/8	.562	.438	1.41
3325-DC	1/2 × 3/8	7/8	.562	.438	1.62
3325L-DD	1/2 × 1/2	7/8	.662	.662	1.50
3325-DD	1/2 × 1/2	7/8	.562	.562	1.81
3325-ed	3/4 × 1/2	1-1/16	.750	.562	1.50
3325-EE	3/4 × 3/4	1-1/16	.750	.750	1.96
3325-hh	1 "× 1"	1-3/8	.960	.960	2.30

* L: Svetlo

*Ref.Sae č. 1330137

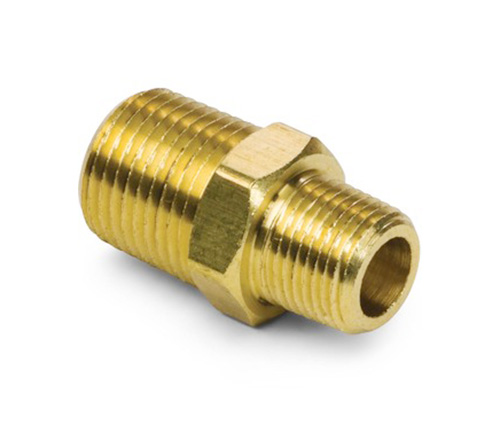

Naše 3325 série znižujúce šesťhranné potrubia bradaviek sa vyrábajú z mosadznej zliatiny, ktorá neobsahuje 100% bez olova. Ponúkame výkvety aj výpisy z tejto montáže. Každá bradavka je vyrobená tak, aby spĺňala funkčné požiadavky SAE J530 alebo SAE J531, oboch trhov s ťažkými nákladnými vozidlami. Kované rúrkové bradavky série 3325 sú k dispozícii vo veľkých aj štandardných vláknach. Tieto bradavky sú kompatibilné s meďou, mosadznou a železnou hadičkou v rozmedzí od ¼ ”do ½”. Na zníženie veľkostí potrubia vonkajšieho priemeru sa používa séria 3325. Séria 3325 obsahuje výber mosadznej konštrukcie a dodáva sa s certifikáciou NACE, ako aj s pečiatkami AWS a ASME na prednej strane. K dispozícii v rôznych tlakoch do 1 000 psi.

Zníženie šesťhranných pipsových potrubí sú ideálne pre väčšinu aplikácií. Poskytujú kompaktné vzory úspory vesmíru a používajú sa na spájanie potrubných systémov dohromady. Tieto mužské a ženské konektory sú vyrobené zo silných mosadzných materiálov a sú vybavené presnými opracovanými vláknami, aby sa zabezpečila hladká prevádzka.
